JY-910 串口 脈衝信號 多幣種投幣器 可接收任意1-10種幣 支持RS232脈衝輸出 錢道 塑料/鋅合金面板可選

NT$ 870.00



– 支持同時辦識1-10種幣

– 支持RS232串口信號

– 支持脈衝信號,脈衝信號數可調

– 提供電腦設定軟體及測試軟體。可電腦或手動設定

– 適用於各國硬幣和各種代幣。智慧CPU程式控制,計分準確,識幣精確度高。

– 不需經由電腦,自動設定程式。智慧防電擊及電磁干擾程式,自動檢測故障。

– 可同時接收多種幣,可自行設定脈衝比例,支援多種幣只單輸出一個脈衝。


軟體下載網址:https://www.dropbox.com/s/c21t4h2z7le8kh0/10.zip?dl=0

910軟體下載-dropbox

接線方式及設定鈕:


串口接口-繁



(1) 如果不同時使用脈沖信號,只需供電:接紅線黑線供直流12V至投幣器即可。
 (2)
串口直插電腦,串列傳輸速率: 9600 bps

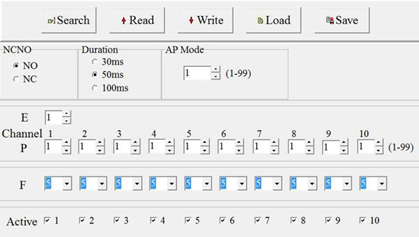

  • 電腦設定介面:

READ

讀取投幣器

Write

寫入投幣器

Load

開啟舊檔

Save

儲存檔案

E

幣種接收數量

Active

打勾-收幣

不打勾-不收幣


步驟:設定參數->硬幣取樣

參數設定及更改:接線後->請按Read->顯示參數 -> 更改參數 -> 請按Write->完成更改

如只使用串口,只調整EACTIVE即可。

設定好參數後,請使用硬幣取樣。

硬幣取樣方法:

1.請按住「設定鍵」約3秒放開,顯示「A1」。請投15枚第一種幣。
 2.
請按一次「設定鍵」,顯示「A2」。投15枚第二種幣。

3.請重覆第編號2直到設定完所有幣種數。完成後,投幣器自動重新開機。



  • 測試介面:

Channel 1-10表示1-10個通道

Total 表示每通道已收的硬幣記錄

START→投幣測試→記錄硬幣數→按STOP

→停止記錄硬幣數

Clear:除已計數量

如未按Clear及未重新安裝軟體,可保存已計數量。

串口協議

  1. 空閒狀態下的數據組
     A1 A2 A3 A4 A5
     A1: 頭字節 0x98
     A2: Mulpitly 設置值
     A3: Divide 設置值
     A4:存儲在投幣器裡的已投幣值
     A5:前面字節的和校驗
  2. 在收到正確硬幣的時候會發送三組數據
     A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15
     A1: 頭字節 0x98
     A2: Mulpitly 設置值
     A3: Divide 設置值
     A4:存儲在投幣器裡的已投幣值
     A5:前面字節的和校驗
     A6: 頭字節 0x91
     A7: 保留字節
     A8: 脈沖寬度設置值
     A9: 保留字節
     A10:前面字節的和校驗
     A11:頭字節0x94
     A12:保留字節
     A13:脈衝寬度設置值
     A14:接收到的硬幣的通道值(From BANK A:1 to 6 and BANK B:7 to 12)
     A15:前面字節的和校驗
  3. 收到非正確硬幣,並退幣的時候發送一組數據
     A1 A2 A3 A4 A5
     A1: 頭字節:0x92
     A2,A3,A4:保留字節
     A5:前面字節的和校驗
  4. 收到正確的硬幣,但是因為故障等原因,而硬幣沒有通過,則發送兩組數據
     A1 A2 A3 A4 A5 A6 A7 A8 A9 A10

 A1: 頭字節:0x93

 A2 A3 A4: 保留字節

 A5: 前面字節的和校驗

 A6: 頭字節:0x92

 A7 A8 A9: 保留字節

 A10: 前面字節的和校驗


面板類型與範例

COM-EX   串口範例 繁.jpg

USB-EX  USB 範例 繁.jpg


68公分 串口線-繁.jpg

com extender 串口延長線-繁.jpg

與其他投幣器比較



說明書:JY-910 投幣器說明書-串口

             JY-910 投幣器說明書-脈衝信號

影片:https://youtu.be/dRFYkkal84U

        https://youtu.be/eJ4WboXymK4
