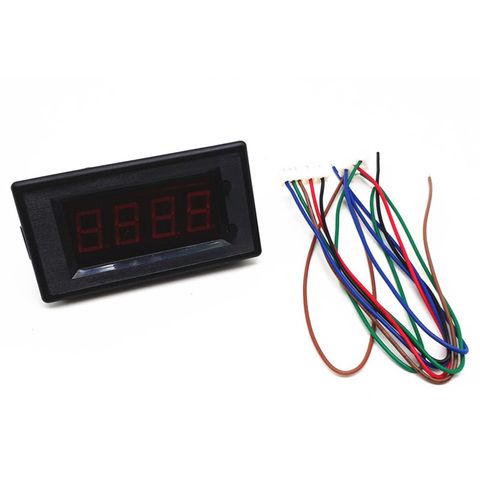

計數警示 4.5吋 正顯示 4位數 正向計數器 限制數倒數計數器 達設定值輸出5V及接地

NT$ 250.00


比較表


功能

  • 計算已收到脈衝/開關信號數
  • 達設定數,輸出5V及接地-適用接投幣器禁止線/紙鈔器/LED燈提示
  • 顯示:4位數,從0增加計數

接線方法


1:黑-電源接地線       5:藍-信號接地線

2:紅-直流12V          6:棕-輸出接地線

3:棕-不接              7:藍-輸出DC+5V

4:綠-輸入信號線

接口功能詳述

1及2:供電

4及5:信號輸入

6及7:達設定數時,輸出5V及接地




設定方法


清零:使用時,按一次增加鈕

設定:設定最高數值(0001-9999)
                      達最高數值輸出5V
及接地

  1. 按設定鍵  第一位數閃爍 →按增加鍵調整千位數。
  2. 按設定鍵  第二位數閃爍 →按增加鍵調整百位數。
  3. 按設定鍵  第三位數閃爍 →按增加鍵調整十位數。
  4. 按設定鍵  第四位數閃爍 →按增加鍵調整個位數。

單位計算速度設定方法

  1. 關電→同時按住增加鈕及設定鍵→通電→右2位數閃爍→按增加鍵設定計數速度。
    1
    為最慢:約2.5秒一個數,99為最快:1秒約50個數。
  2. 按設定鍵→左2位數閃爍→按增加鍵設定捕抓時間。


備註:設定時,按住增加鍵時,數字可快速調整


 說明書: 2712-繁體說明書-無轉換信號.pdf

 影片:https://youtu.be/2mVFeSYRsJw
